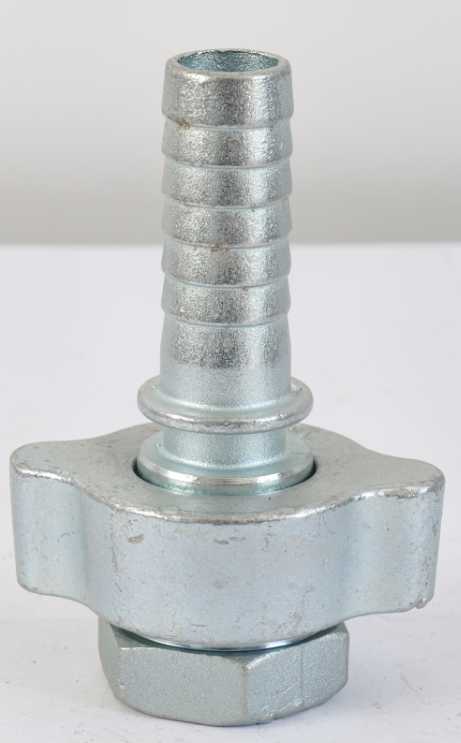

Acoplamientos de unión esmerilada
Especificaciones técnicas: Dimensiones de precisión
Tabla 1: Estándares dimensionales
| Parámetro | Tipo A (laboratorio/farmacéutica) | Tipo B (Industrial) | Certificaciones de prueba |
|---|---|---|---|
| Rango de tamaño de conexión | 1/4" a 2" | 1/2" a 6" | DEP 2014/68/UE |
| Presión máxima de funcionamiento | 5. 000 psi | 10. 000 psi | ASME B16.5 Clase 2500 |
| Acabado superficial (Ra) | ≤ 0,2 μm (Espejo) | 2,5 - 4,5 µm | ISO 4288888 |
| Ángulo cónico | 1:10 ± 0,03° | 1:10 ± 0,05° | DIN 2971/BS 7786 |
| Opciones de materiales | Inoxidable 316L / Aleación 20 | Inconel 625/Monel | Cumple con ASTM A182 / A276 |
| Ambiente | Rango de temperatura | Sello de vacío (Torr) | Tolerancia ciclista | Tiempo medio entre fallos |
|---|---|---|---|---|
| Criogénico (-196°C) | Integridad total del sello | 1x10-9 | 20. 000 ciclos | 10 años |
| Alta temperatura (540°C) | Sin deformación | 1x10-7 | 12, 500 ciclos | 8 años |
| Corrosivo (H2S Cl-) | Sin picaduras | 1x10-8 | 15. 000 ciclos | 15 años |
Ventajas operativas sobre las alternativas
1.Sellado sin permiso
Los conos 1:10 traslapados con precisión eliminan los riesgos de descompresión explosiva.
2.Compensación térmica
Tasas de expansión diferenciales acomodadas sin necesidad de volver a apretar los pernos.
3.Reducción del volumen muerto
Un 80 % menos de volumen de la cavidad interna en comparación con los accesorios de sellado frontal evita que la muestra quede atrapada en los sistemas HPLC.
4.Eficiencia de instalación
El acoplamiento manual asegura conexiones que requieren solo 6-8 pies-libras de torsión.
Acoplamiento de junta esmerilada: Preguntas técnicas frecuentes:
P: ¿Con qué frecuencia debeacoplamientos de junta esmeriladaser vuelto a traslapar?
R: Bajo servicio estándar: Ambientes de laboratorio: Cada 18 meses (o 1000 desconexiones) Tuberías de proceso: Intervalos de 5 años con inspección con tintes penetrantes Indicadores que requieren servicio: Marcas de vibración visibles >0,5 µm de profundidad
P: ¿Puedeacoplamiento de junta esmerilada¿Reemplazar accesorios swagelok en sistemas de oxígeno líquido?
R: Solo acoplamientos tipo A con acabado de espejo clasificados para servicio LOX: Pasa la prueba de compatibilidad con oxígeno según ASTM G124 Usa solo cuerpos niquelados para evitar irritaciones Limpiado según los protocolos IEST-STD-CC1246 Clase 10 P: ¿Cuál es el torque de instalación correcto?
R: Siga esta secuencia: Apriete a mano hasta que la fuerza de contacto resista Aplique 1/6 de vuelta con la llave de respaldo (máximo 8 pies-libras para acoplamiento de 1") Marque la posición con un lápiz de pintura; las vueltas adicionales inducen microexcoriación
